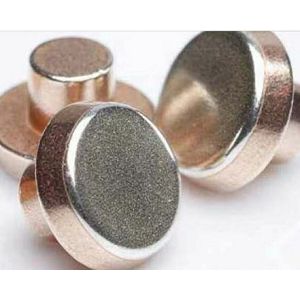

Os contatos de relé de liga de prata são componentes condutores críticos instalados dentro de relés eletromecânicos. A função principal é manter a condutividade elétrica estável, baixa resistência de contato e comutação de circuito confiável durante a vida útil do dispositivo.
A seleção do material de contato e da geometria corretos requer a avaliação da carga elétrica, da frequência de comutação e das condições mecânicas de operação, em vez de depender apenas do teor de prata. A produção é personalizada de acordo com-desenhos técnicos fornecidos pelo cliente, graus de liga especificados e tolerâncias dimensionais.
Especificações Técnicas e Seleção de Materiais
|
Parâmetro |
Requisito Técnico/Opção |
|
Material de contato |
Grau de liga de prata ou composição química especificada |
|
Tipo de contato |
Configuração sólida, rebite, botão, composta ou personalizada |
|
Dimensões |
Diâmetro, espessura, comprimento e perfil por desenho |
|
Tolerância Dimensional |
Definido por requisitos operacionais e de montagem |
|
Condição da superfície |
Acabamento e limpeza{0}}dependentes da aplicação |
|
Método de anexo |
Rebitagem, soldagem por resistência, brasagem ou união especificada |
|
Tensão de comutação |
Tensão máxima de operação e carga (CA/CC) |
|
Corrente de comutação |
Níveis de corrente operacional e de partida |
|
Tipo de carga |
Carga resistiva, indutiva, capacitiva, de lâmpada ou de motor |
|
Frequência de comutação |
Operações por minuto ou hora |
|
Vida útil necessária |
Ciclos operacionais elétricos e mecânicos alvo |
Características típicas do produto
Materiais de contato de liga-à base de prata adequados às tarefas da aplicação
Dimensões produzidas estritamente de acordo com desenhos e especificações do cliente
Múltiplas formas de contato, perfis e geometrias
Opções para construções sólidas, do tipo{0}}rebite ou de contato personalizado
Tolerâncias dimensionais controladas para montagem automatizada ou manual
Superfícies de contato preparadas de acordo com requisitos funcionais
Produção em lote personalizada para OEM e fabricação de alto{0}volume
Configurações e geometrias de contato de relé
A geometria do contato influencia diretamente o desempenho elétrico e a eficiência da montagem. As configurações podem ser fornecidas de acordo com os requisitos do projeto do relé, incluindo:
Botões de contato redondos:Perfis padrão para tarefas gerais de comutação.
Peças de contato planas:Projetado para interfaces de operadora específicas.
Contatos do tipo Rivet-:Apresentando hastes para rebitagem mecânica em lâminas de mola.
Elementos com formato-personalizado:Projetado para mecanismos de comutação exclusivos.
Geometrias baseadas em-desenhos:Fabricado de acordo com as dimensões exatas do cliente, incluindo diâmetro da cabeça, espessura, comprimento da haste e tolerâncias críticas.
Métodos de anexo de contato
O método utilizado para unir o contato ao suporte do relé afeta tanto a estabilidade mecânica quanto o desempenho elétrico. A fabricação oferece suporte a técnicas de fixação comuns definidas nos projetos do cliente:
Rebitagem:Travamento mecânico de contatos do tipo haste-nos braços transportadores.
Soldagem por resistência:Fusão direta de elementos de contato em tiras de suporte.
Brasagem:União em-alta temperatura utilizando metais de adição apropriados para aplicações-de serviços pesados.
Controle de Fabricação e Inspeção de Qualidade
A consistência dimensional é vital, pois a geometria do contato afeta diretamente a montagem do relé e a confiabilidade da comutação. A garantia de qualidade abrange a produção e a verificação final:
Controle de Processo:Verificação de matéria-prima, conformação de precisão, modelagem e monitoramento dimensional durante a produção.
Escopo de inspeção:Verificação de composição química, medição dimensional, condição de superfície e inspeção visual de defeitos e validação de perfil.
Rastreabilidade:Identificação e rastreamento de lotes desde a matéria-prima até os componentes acabados.
Conformidade:Documentação de materiais e verificação de conformidade alinhada com acordos técnicos e padrões ambientais do cliente (como requisitos RoHS e REACH quando especificados).
Aplicações Típicas
Contatos de relé de liga de prata são utilizados sempre que componentes de comutação eletromecânicos precisam lidar com cargas elétricas repetidas. As principais áreas de aplicação incluem:
Relés automotivos:Integrado em circuitos elétricos e de controle de veículos que exigem geometrias compactas e confiabilidade de comutação repetível.
Relés de controle industrial:Aplicado em circuitos de controle de automação e equipamentos de manobra industriais operando sob cargas elétricas especificadas.
Relés de potência e de{0}uso geral:Utilizado em produtos de comutação que lidam com capacidades elétricas mais altas, com materiais e geometrias selecionadas para tarefas de carga específicas.
Equipamento elétrico:Incorporado como componentes de contato funcionais em dispositivos elétricos que exigem características dimensionais e de material definidas.
Considerações sobre desempenho elétrico
Os contatos do relé operam sob diversas cargas elétricas e o comportamento dos contatos varia significativamente entre as aplicações. Os principais fatores de desempenho avaliados durante o projeto incluem:
Resistência de contato:A resistência de contato baixa e estável é essencial em circuitos onde as perdas elétricas, a geração de calor e a queda de tensão devem ser estritamente minimizadas.
Soldagem por contato:Altas correntes de partida ou condições de comutação severas podem aumentar o risco de travamento do contato. A composição do material, a geometria do contato, a força de contato e os parâmetros operacionais influenciam diretamente esse comportamento.
Erosão do arco:A abertura dos contatos do relé sob carga gera um arco elétrico entre as superfícies de contato, levando à transferência de material e à erosão progressiva ao longo do tempo. A gravidade depende da tensão, corrente, características de carga e frequência de comutação.
Vida útil e de contato:Tanto a atuação mecânica quanto a comutação elétrica contribuem para o desgaste dos contatos. As metas de vida útil devem ser avaliadas em conjunto com o ciclo operacional completo.
Formatos de embalagem e entrega
Para montagem automatizada e fabricação de alto{0}}volume, o formato de entrega dos componentes de contato afeta a eficiência da produção posterior. Os elementos de contato podem ser fornecidos em configurações de embalagem adaptadas aos sistemas de manuseio do cliente:
Embalagem de fita e bobina:Adequado para máquinas de seleção-e{1}}automatizada ou de inserção de alta{2}}velocidade.
Embalagem a granel:Dispostos em recipientes protetores para manuseio manual ou sistemas de alimentação específicos.
Requisitos de embalagem personalizada:Opções de embalagens especiais podem ser revisadas com base nas especificações da linha de produção e nos padrões de tratamento anti-oxidação ou-contaminação.
Perguntas frequentes
P: Como determinamos o grau correto da liga de prata se nosso desenho especifica apenas as dimensões?
R: Se o grau exato da liga não for definido, você poderá fornecer as classificações de carga elétrica do relé (tensão, corrente, tipo CA/CC), características de carga (resistiva, indutiva, motor), frequência de comutação e vida útil esperada. Nossa equipe de engenharia avaliará esses parâmetros para recomendar uma composição de liga de prata correspondente.
P: Os componentes de contato podem ser produzidos estritamente de acordo com desenhos técnicos personalizados?
R: Sim. A produção é baseada principalmente em desenhos de engenharia 2D ou modelos 3D{1}}fornecidos pelo cliente. Todas as dimensões críticas, geometrias de cabeça, comprimentos de haste e limites de tolerância são rigorosamente seguidos.
P: Quais métodos de fixação são suportados para instalação de contatos?
R: Os componentes de contato podem ser projetados para suportar diversas tecnologias de união, incluindo rebitagem mecânica (contatos do tipo haste), soldagem por resistência e brasagem, dependendo do projeto do suporte do relé e dos requisitos de resistência mecânica.
P: Que documentação de qualidade ou relatórios de inspeção são fornecidos com as remessas?
R: Os relatórios de inspeção podem ser alinhados com as especificações do cliente, abrangendo verificação dimensional, verificações de composição química e padrões de inspeção visual. Certificados de materiais específicos ou documentação de conformidade podem ser solicitados antes da confirmação do pedido.
P: Quais informações são necessárias para iniciar uma solicitação ou cotação de amostra?
R: Para processar uma solicitação com eficiência, forneça o desenho técnico ou especificação dimensional, dados necessários de carga de material ou aplicação, volume estimado anual ou de lote e quaisquer padrões específicos de embalagem ou inspeção.
